行业概述

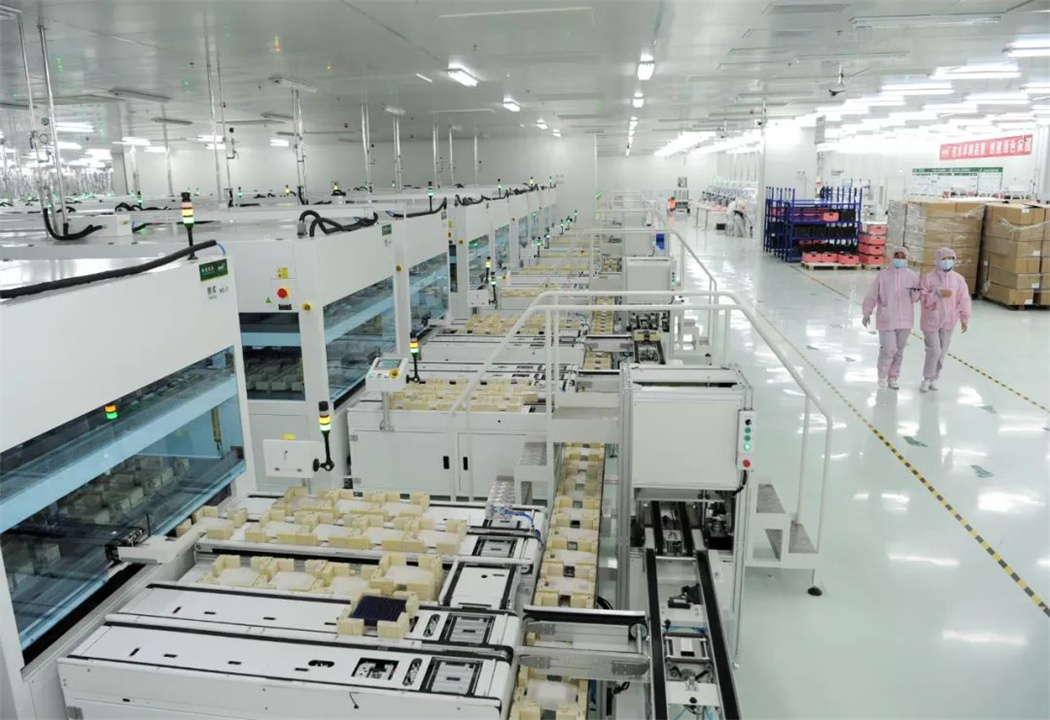

光伏制造涵盖硅片生产、电池片制造与组件封装三大环节。随着光伏组件向大尺寸（182mm、210mm硅片）发展，设备对传动系统的承载能力、定位精度和防尘性能要求持续提升。电池片的分选、串焊、层压等工序需要在大尺寸工件条件下保持高精度对准。
典型应用场景
01
硅片分选转盘
硅片外观检测与电性能分选采用多工位转盘结构，需带动大尺寸硅片托盘旋转。JTM/JTW系列中空旋转平台大口径设计（最大中空280mm）方便气路与线缆穿过转盘中心，高刚性交叉滚子轴承承载大尺寸硅片无变形。
02
串焊机焊带牵引
电池片串焊机需要精确控制焊带放卷速度与焊接头移动轨迹。采用JG系列行星减速机搭配伺服电机，实现焊带牵引的高精度速度闭环控制，焊带偏移量控制在±0.1mm以内。
03
层压机压合机构

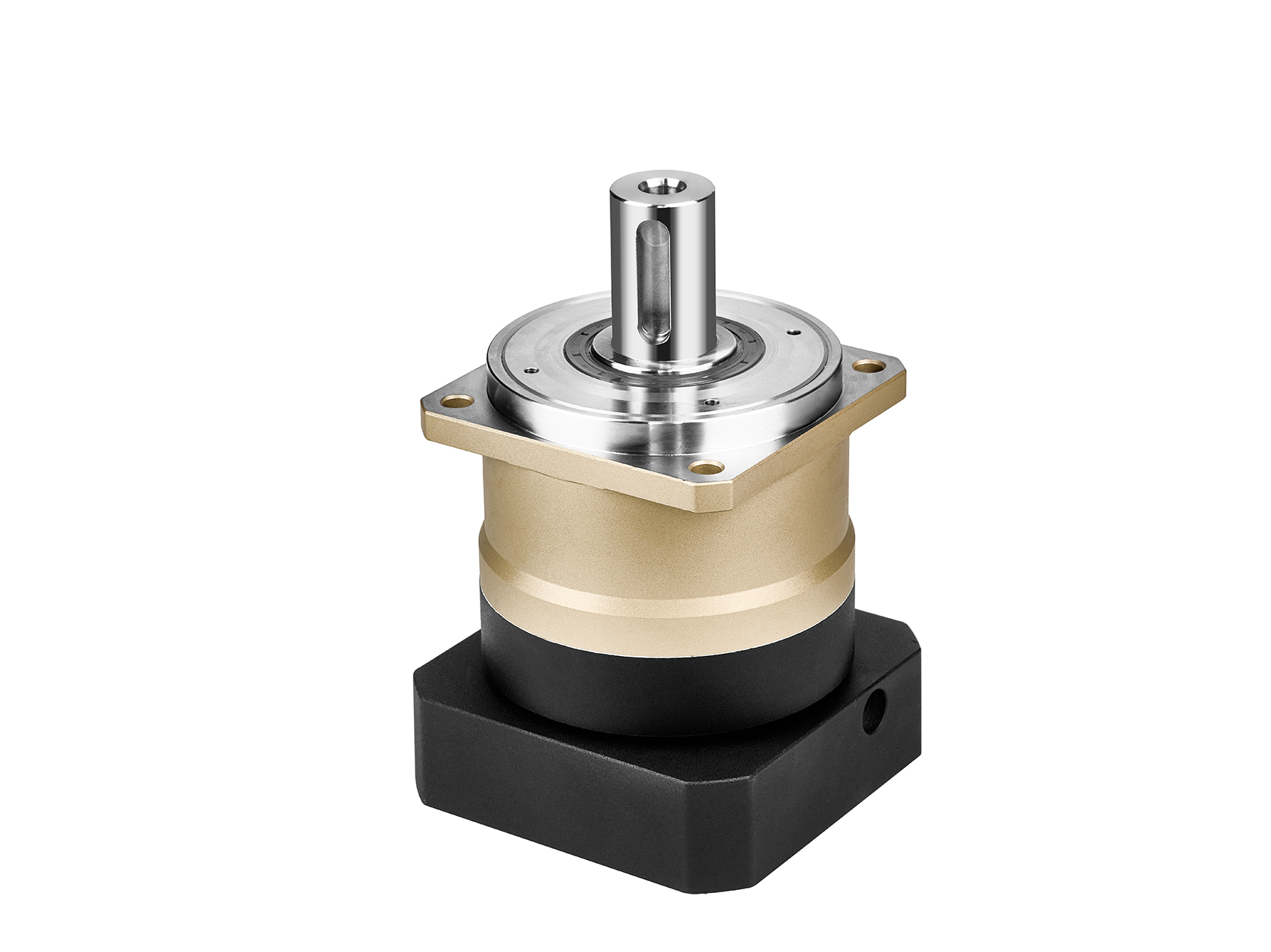

组件层压机的上盖升降与压合需要大扭矩、平稳的传动输出。JD系列斜齿减速机高扭矩密度设计，配合大扭矩伺服电机实现层压机上盖的均匀施压，确保EVA胶膜与电池片的无气泡贴合。
04
EL检测旋转台
组件EL（电致发光）检测需要将组件旋转至不同角度进行拍照检测。JTN系列中空旋转平台的±5弧秒精度保证组件在旋转过程中的角度重复性，检测图像无错位。
行业痛点与解决方案
大尺寸工件承载
210mm大尺寸硅片和组件重量显著增加。江捷JTW系列中空平台采用加大直径交叉滚子轴承（最大φ450mm），轴向承载能力达5000N以上，径向承载达3000N，轻松应对大尺寸工件。
硅粉与粉尘防护
硅片切割和搬运过程中产生大量硅粉。江捷提供全密封型减速机选项，采用接触式油封与防尘迷宫结构，防护等级可达IP65，有效防止硅粉侵入轴承和齿轮箱内部。
层压高温环境
层压机内部温度可达150-180°C。江捷提供耐高温润滑脂选项（耐温范围-40°C至200°C），减速机密封件采用氟橡胶材质，在高温环境下保持密封性能和传动精度。
