汽车线束行业应用

行业概述

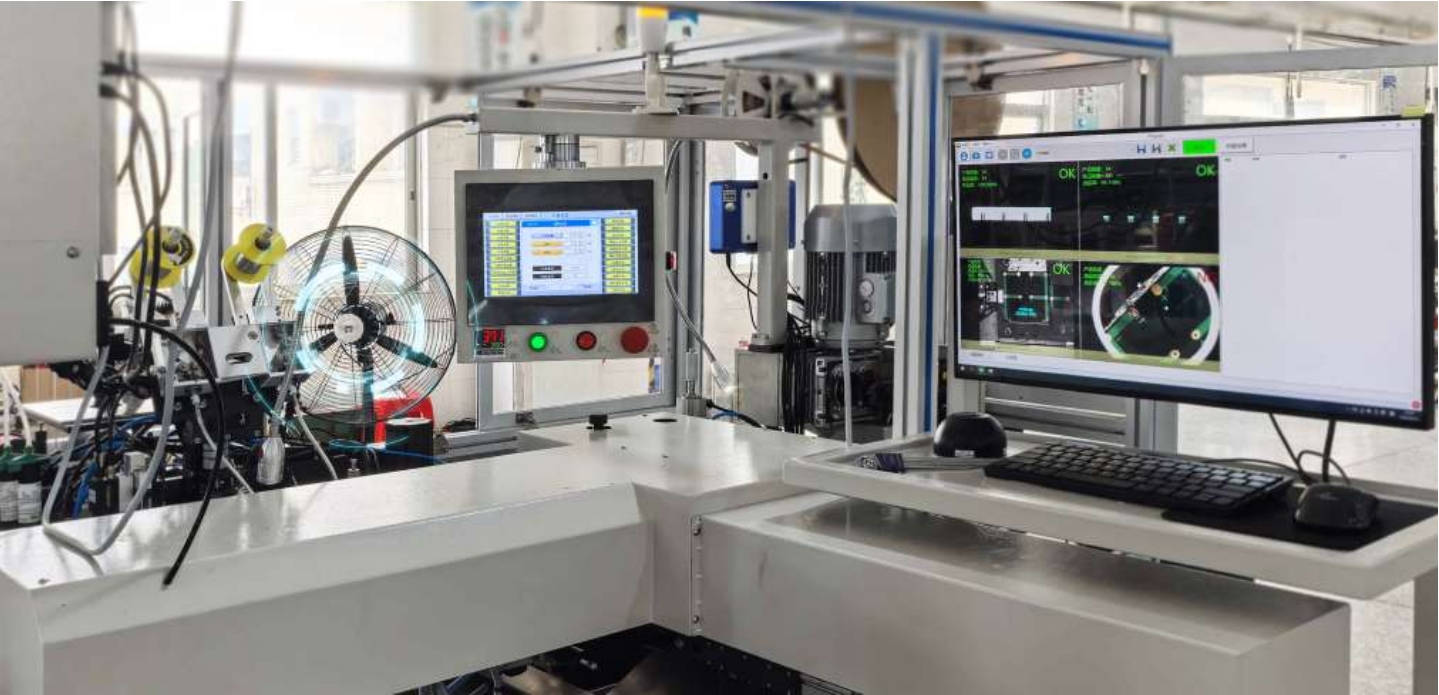

汽车线束被誉为汽车的"神经系统"，一辆乘用车线束长度可达2-5公里。线束自动化加工涵盖裁线、剥线、绞线、压接端子、穿防水栓、检测等工序，对设备的重复定位精度和运行稳定性要求极高——剥线长度偏差超过0.1mm即可能导致接触不良，端子压接不良率需控制在百万分之一以内。

剥线机需要精确控制送线轮与前剥刀的同步运动。JG系列行星减速机的低背隙设计（≤3弧分）确保送线长度精度达到±0.05mm，支持0.1-10mm²多种线径的高速剥皮，剥皮速度可达6000次/小时。

端子压接的压痕深度直接影响导电性能。采用JD系列斜齿减速机搭配伺服电机实现压接高度闭环控制，压接精度±0.01mm，支持1200-2000次/小时的高速压接节拍。

CAN线与双绞信号线需要精确控制绞距与张力。减速机带动绞线转盘匀速旋转，JGZ系列转角减速机的紧凑结构可嵌入绞线机内部，直角输出直接驱动绞线主轴，节省设备宽度空间。

汽车线束的防水栓穿入需要精确控制推入行程。采用JG系列减速机搭配精密滚珠丝杠，推入精度±0.02mm，推入速度可调（50-300mm/s），适配多种规格的防水栓。

📏

线束加工精度要求以0.1mm计。江捷减速机采用磨齿工艺，齿轮精度达ISO 1328 5级，配合预紧消隙结构，将反向间隙压缩至1弧分以内，送线长度误差控制在±0.03mm。

⚡

线束设备每分钟启停数十次，冲击载荷大。江捷减速机轴承采用进口角接触球轴承，额定动载荷提升30%；齿轮经渗碳淬火+磨齿处理，设计寿命超过30000小时，支持日均10万次启停。

🔧

汽车线束规格多样，设备需频繁换型。江捷减速机的模块化法兰接口适配各品牌伺服电机，换型时只需更换电机参数，无需调整机械结构，换型时间缩短至15分钟以内。
