中空旋转平台选型：负载、惯量与精度的匹配逻辑

很多自动化设备在调试阶段出现抖动、定位偏差、或者转盘异响，问题往往不是加工精度不够，而是选型阶段三个核心参数没有匹配好。

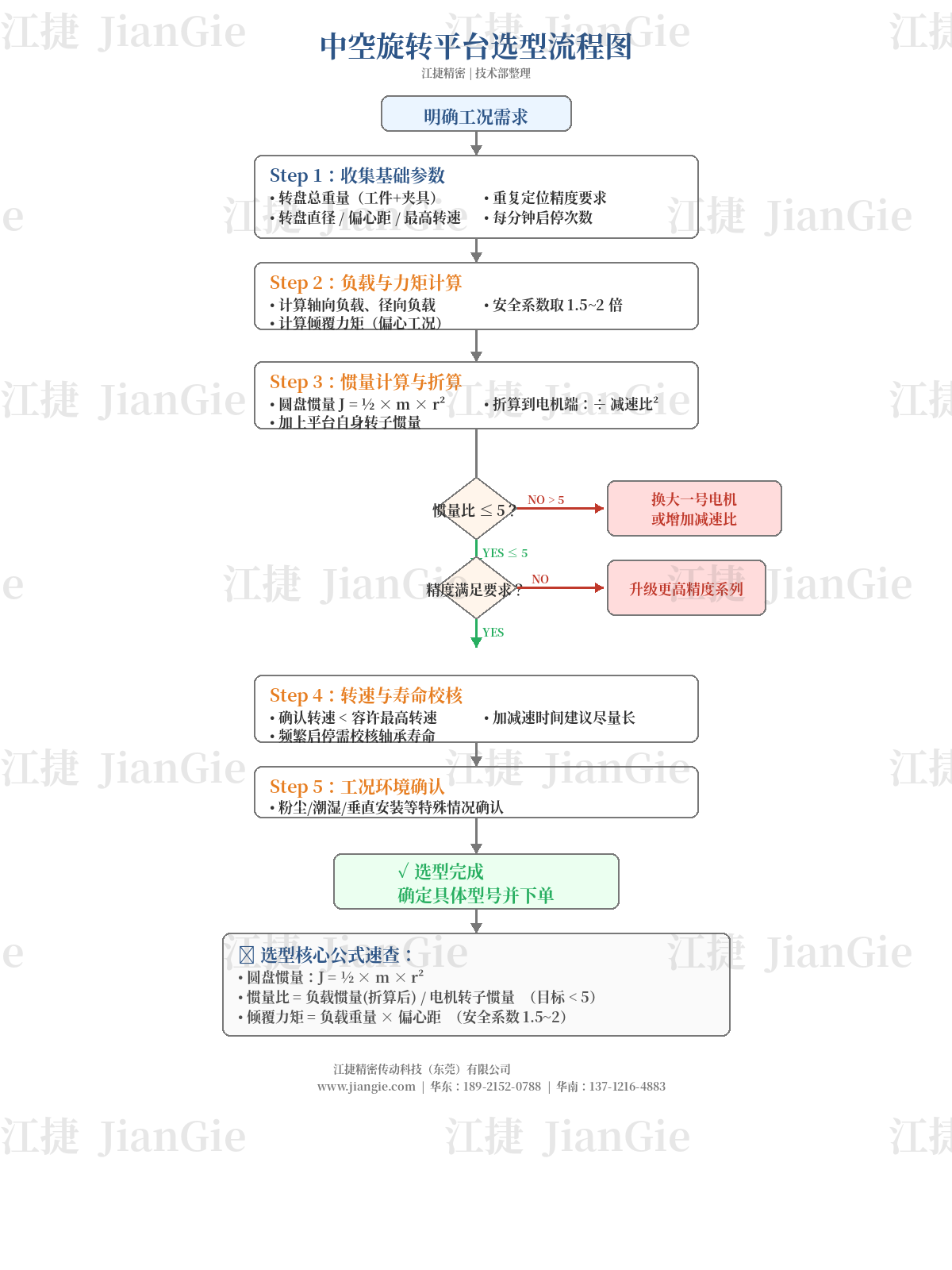

中空旋转平台的选型，本质上不是"选哪个型号便宜"，而是负载特性、惯量比、定位精度三个维度的技术匹配。下面把我们在实际项目中踩过的坑，整理成六个技术要点。

一、负载计算：不要只算工件重量

最常见的误区是：工程师只把工件重量加起来，当成选型依据。

实际工况中，负载要拆成三个维度看：

💡 举个例子：一个 10kg 的工件，如果重心偏离旋转中心 100mm，产生的倾覆力矩可能比重力本身对结构的挑战更大。选型时建议按 1.5~2 倍安全系数留余量。

以江捷 JTN 系列为例，各型号标定的容许负载数据，均按动态偏心工况测试得出，不是静态理想值。选型时直接对照手册里的动态容许值即可。

伺服系统的惯量比，直接关系到设备能不能"刹得住、停得准"。

惯量比 = 负载惯量(折算到电机端) / 电机转子惯量

负载惯量怎么算？

惯量比的控制建议：

实际选型时，先把所有转盘上的夹具、工件惯量算出来，加上平台自身惯量，折算后除以伺服电机转子惯量。江捷各型号参数表里有标定中空容许惯量值，对照着选就行。

买中空旋转平台时，如果只看到一个"精度"数字，建议追问清楚是哪种精度。

精度类型	含义	适用场景
重复定位精度	同一位置多次返回的偏差	激光打标、视觉检测、点胶
回转精度	旋转一圈的端面跳动/径向跳动	精密装配、同心度要求高的工序

⚠️ 注意：重复定位精度高 ≠ 回转精度高。做视觉检测，重复定位精度是关键指标；做精密压装或螺丝锁附，两个指标都要看。

江捷 JTN 标准系列重复定位精度 ≤±15 角秒，高精度系列可达更高等级。选型时先明确你的工艺对哪种精度更敏感。

交叉滚子轴承有极限转速，加减速曲线设置太猛，平台会出现"爬行"或异响。

建议做法：

⚠️ 很多现场调试时把加减速时间设成非常快，平台内部轴承和传动结构在硬扛，长期下来寿命会受影响。

工程师在下单前，建议把这九项填完：

中空旋转平台的选型，没有"万能型号"，只有工况匹配。把负载算清楚、惯量比控在合理范围、精度指标对应到具体工艺，这三步做到位，现场调试会少很多麻烦。

如果你手上有具体的负载参数和工况要求，可以直接对照产品参数表做匹配。我们习惯帮客户把这九项算完，再确认型号——选型对一次，比换三次划算得多。

江捷精密传动科技（东莞）有限公司，主营中空旋转平台、行星减速机及精密换向器，专注于为自动化设备提供精密传动解决方案。
